Kit complet NICE ERA S 10/11 18 Kg avec 2m de tube octo 40 mm

Kit complet NICE ERA S 10/11 18 Kg avec 2 m de tube octogonal 40 mm

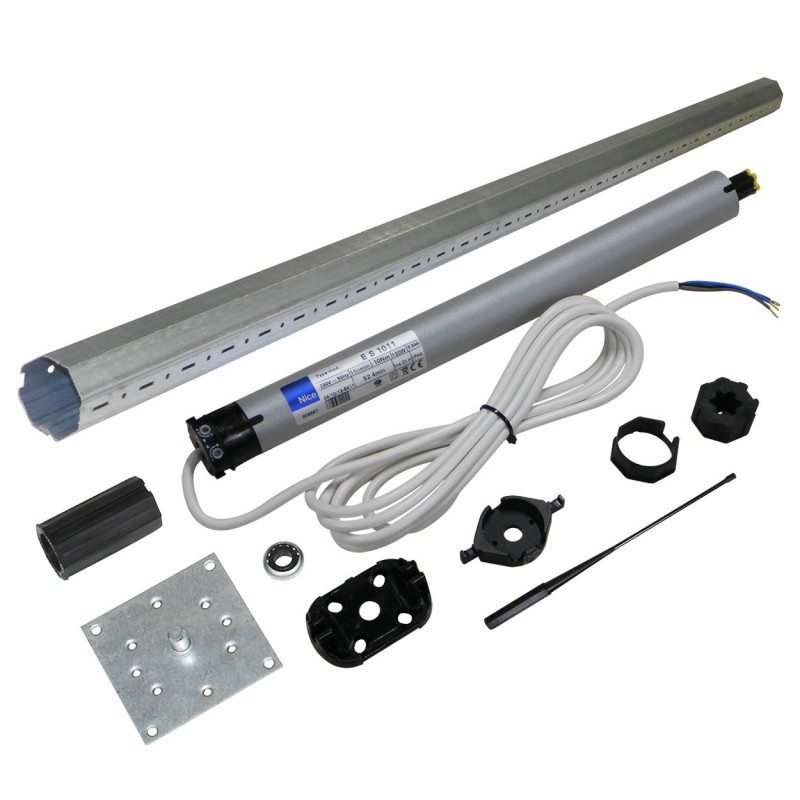

Le kit complet NICE (réf. ERS2M40VR18) comprend un moteur NICE Era S 10/11 Ø35 mm, un support clipsable, une calotte d’adaptation, un jeu roue + couronne pour tube, un tube acier galvanisé Ø40 mm de 2 m, un embout, un roulement à billes, une platine acier 100x100 mm avec pivot et 4 attaches de tablier à clipser. Idéal pour équiper ou rénover un volet roulant jusqu’à 18 Kg.

Caractéristiques principales du moteur NICE Era S 10/11

Le NICE Era S 10/11 (réf. ERS10000000) est un moteur filaire compact, fiable et simple à installer. Il permet de motoriser efficacement les volets roulants et s’adapte à la plupart des coffres traditionnels ou de rénovation.

• Couple : 10 Nm
• Diamètre moteur : Ø35 mm
• Longueur totale : 402 mm
• Vitesse : 11 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : 3 conducteurs, 2,5 m

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era S 10/11 :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton (ou une commande radio).
• Appuyer sur la touche de descente pour entraîner le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet jusqu’à mi-hauteur.
• Avec un tournevis, tourner d’un cran la vis "+" pour ajuster la position haute.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de commencer.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un inverseur filaire (bouton filaire)
