Kit complet radio NICE ERA M 30/17 SH 56 Kg avec 2m de tube octo 60 mm

Kit complet radio NICE ERA M 30/17 SH 56 Kg avec tube octogonal 60 mm de 2 mètres

Le kit complet NICE (réf. ESM2M60MW56) comprend un moteur NICE Era M 30/17 SH Ø45 mm, un support moteur (réf. 53510099), un jeu roue + couronne pour tube, un tube acier galvanisé Ø60 mm de 2 m, un embout télescopique, un roulement à billes avec son support et 4 attaches de tablier à clipser. Le kit inclut également une télécommande ERA-MW1 montée/arrêt/descente et un récepteur radio pour moteurs 230V jusqu’à 500 W. Il est conçu pour équiper des volets roulants jusqu’à 56 Kg en toute fiabilité.

Caractéristiques principales du moteur NICE Era M 30/17 SH

Le NICE Era M 30/17 SH (réf. ESM30103020) est un moteur filaire puissant doté d’une tête étoile, permettant une compatibilité directe avec les supports Somfy. Robuste et silencieux, il assure une motorisation durable des volets roulants de grande taille.

• Couple : 30 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 486 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire + récepteur radio
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : blanc, 4 conducteurs, 2 m
• Compatibilité : supports Somfy (Météor, Gémini, Ilmo…)

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 30/17 SH :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton (ou une commande radio).
• Appuyer sur la touche de descente pour entraîner le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet jusqu’à mi-hauteur.
• Avec un tournevis, tourner d’un cran la vis "+" pour ajuster la position haute.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de commencer.

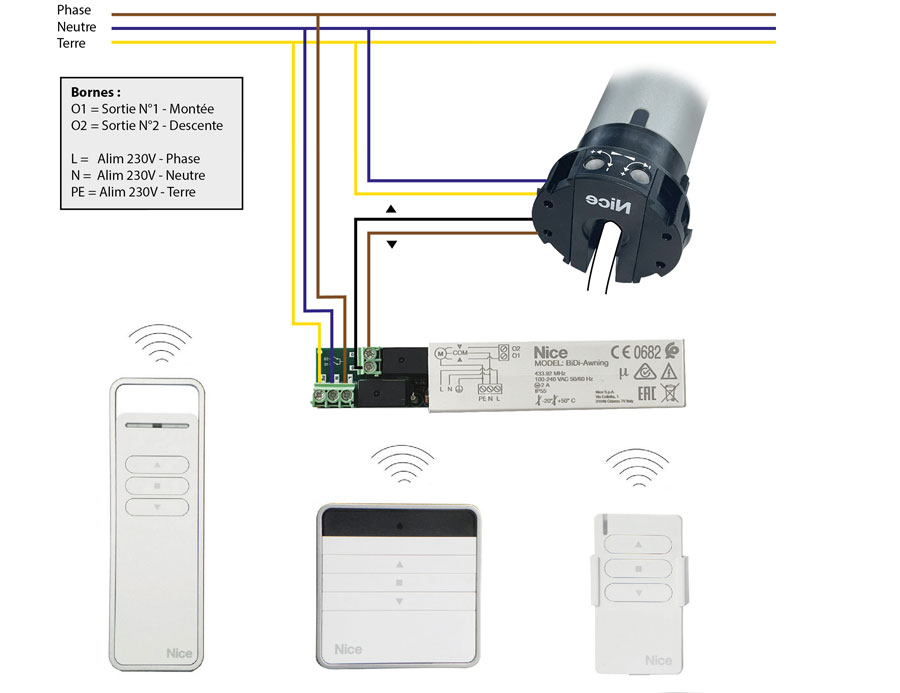

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un bouton sans fil ou télécommande radio avec récepteur
