Kit complet NICE ERA M 8/17 SH 15 Kg avec 2m de tube octo 60 mm

Kit complet NICE ERA M 8/17 SH 15 Kg avec 2 m de tube octogonal 60 mm

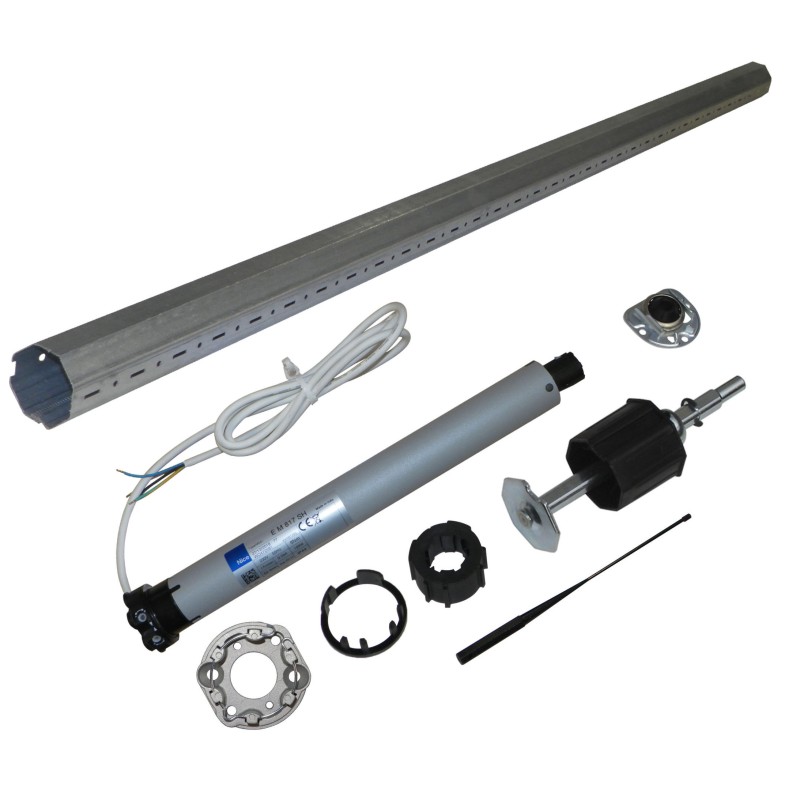

Le kit complet NICE (réf. ESM2M60VR15) comprend un moteur NICE Era M 8/17 SH Ø45 mm, un support moteur (réf. 53510099), un jeu roue + couronne pour tube, un tube acier galvanisé Ø60 mm de 2 m, un embout télescopique, un roulement à billes avec son support et 4 attaches de tablier à clipser. Conçu pour motoriser vos volets roulants jusqu’à 15 Kg, ce kit est idéal pour une installation fiable et durable.

Caractéristiques principales du moteur NICE Era M 8/17 SH

Le NICE Era M 8/17 SH (réf. ESM08103020) est un moteur filaire robuste et silencieux. Grâce à sa tête étoile compatible avec les supports Somfy, il s’intègre parfaitement en remplacement ou en rénovation.

• Couple : 8 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 426 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : débrochable, 4 conducteurs

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 8/17 SH :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton (ou une commande radio).
• Appuyer sur la touche de descente pour entraîner le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet jusqu’à mi-hauteur.
• Avec un tournevis, tourner d’un cran la vis "+" pour ajuster la position haute.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de commencer.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un inverseur filaire (bouton filaire)
