Kit complet radio NICE ERA M 8/17 SH 15 Kg avec tube télescopique octo 60 mm

Kit complet radio NICE ERA M 8/17 SH 15 Kg avec tube télescopique octogonal 60 mm

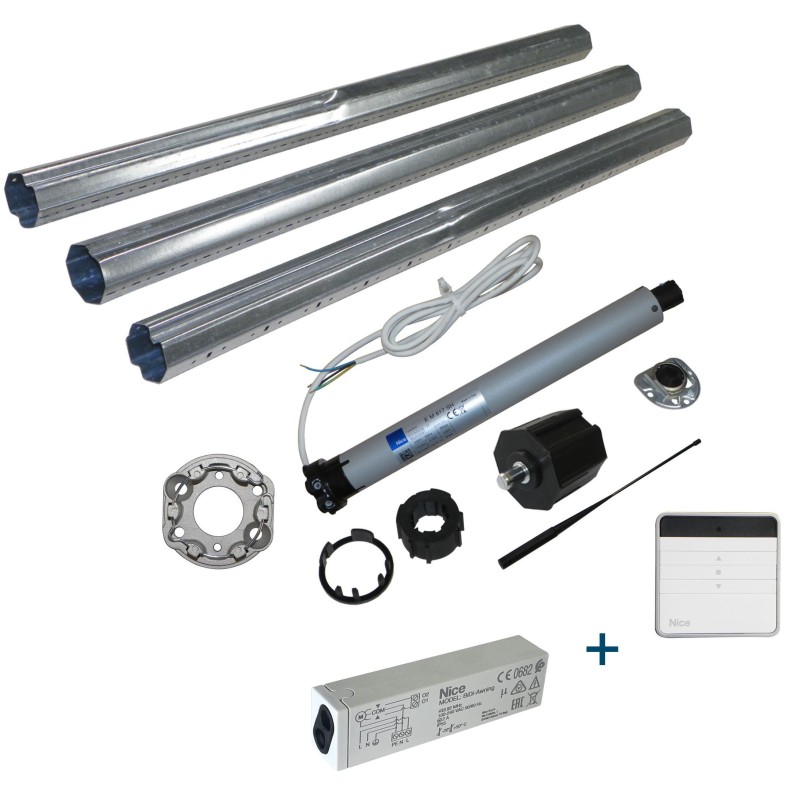

Le kit complet radio NICE (réf. ESM3MT60W15) comprend un moteur NICE Era M 8/17 SH Ø45 mm, un support moteur (réf. 53510099), un jeu roue + couronne pour tube, un tube télescopique Ø60 mm en 3 morceaux ajustable de 1 m à 2,85 m, un embout avec pivot Ø12 mm, un roulement à billes avec son support et 6 attaches de tablier à clipser. Ce kit est fourni avec un récepteur radio 230V et une télécommande murale ERA-W1 montée/arrêt/descente. Il est idéal pour équiper des volets roulants jusqu’à 15 Kg et s’adapte facilement à différentes largeurs grâce à son tube télescopique.

Dimensions du tube télescopique

• Avec 1 tube : largeur minimale 1040 mm
• Avec 2 tubes : largeur de 1650 mm à 1970 mm
• Avec 3 tubes : largeur de 2290 mm à 2850 mm

Caractéristiques principales du moteur NICE Era M 8/17 SH

Le NICE Era M 8/17 SH (réf. ESM08103020) est un moteur filaire robuste et silencieux. Associé à un récepteur externe, il permet un pilotage radio fiable, tout en offrant une compatibilité avec de nombreux supports dont les supports Somfy étoilés.

• Couple : 8 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 426 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : radio avec récepteur externe
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : débrochable, 4 conducteurs

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 8/17 SH :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton (ou une commande radio).
• Appuyer sur la touche de descente pour entraîner le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet jusqu’à mi-hauteur.
• Avec un tournevis, tourner d’un cran la vis "+" pour ajuster la position haute.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de commencer.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un bouton sans fil ou télécommande radio avec récepteur
