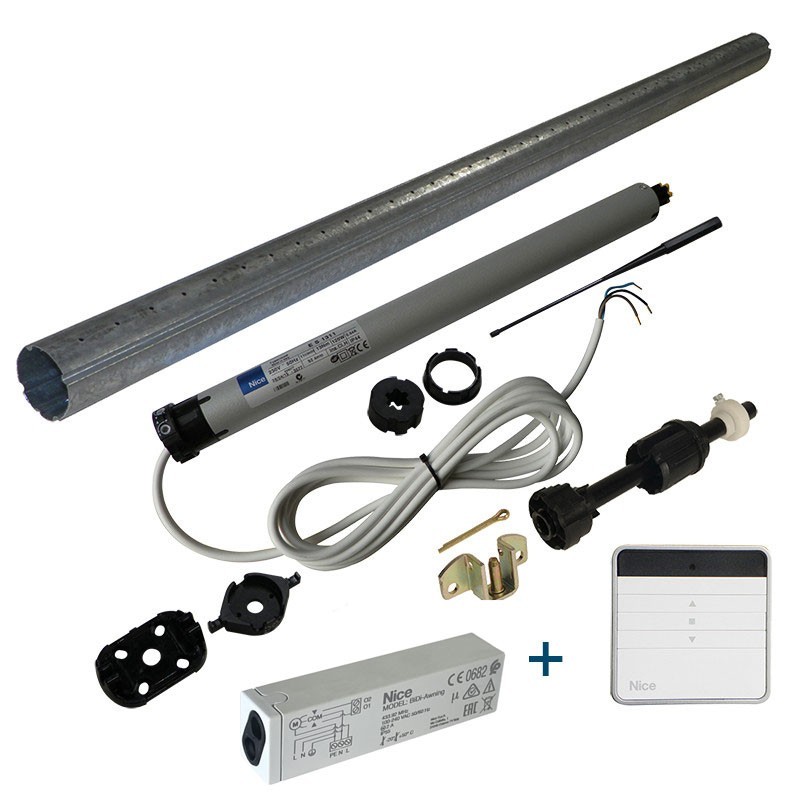

Motorisation pour volet roulant ou store jusqu'à 25Kg avec tube ZF45

1 moteur NICE ERS13000000 avec fins de course mécaniques - Soulève jusqu'à 25 Kg

1 calotte d'adaptation pour moteur
1 support clipsable pour moteur
1 roue + couronne pour tube octogonal 40 mm
1 tube acier galvanisé ZF45 de 2 mètres
1 embout télescopique pour tube ZF45
1 support d'arbre
4 Attaches de tablier

1 télécommande 1 groupe ERA-W1 montée/arrêt/descente
1 récepteur radio TT1N pour moteur 230V jusqu'à 500 W

(Visserie non fournie)

Comment régler les fins de course mécaniques ?
- Installer  le moteur dans l'axe d'enroulement sans attacher le volet
- Câbler le moteur sur un bouton (ou une commande radio)
- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même
(cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
- Attacher maintenant le volet sur l'axe d'enroulement
- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur
- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"
Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente
Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.
