Kit complet radio NICE ERA S 13/11 25 Kg avec 2m de tube ZF45

Kit complet radio NICE ERA S 13/11 25 Kg avec tube acier ZF45 de 2 m

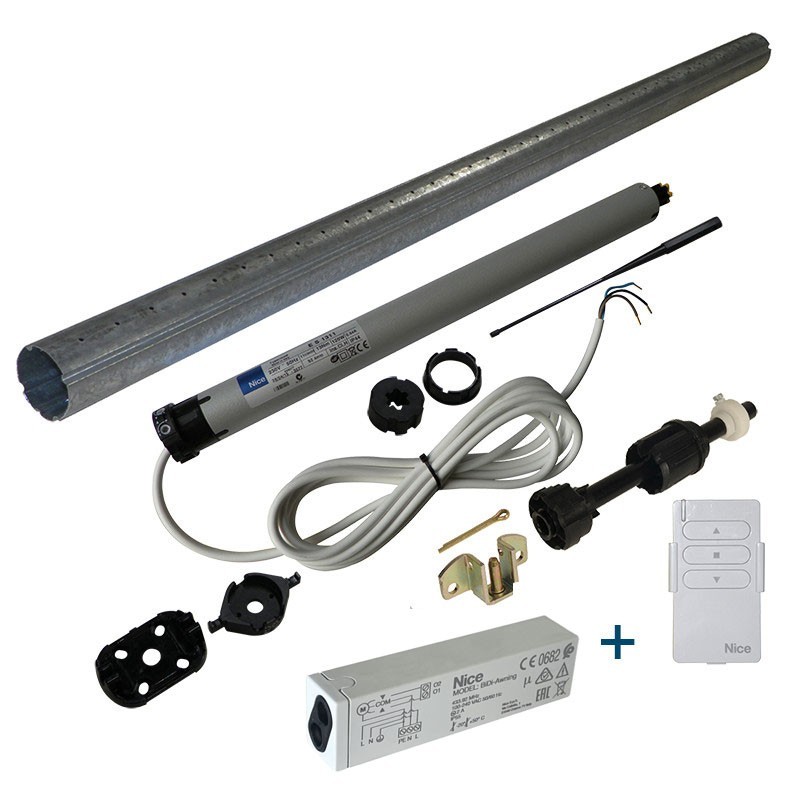

Le kit complet radio NICE (réf. ERS2M45MW25) comprend un moteur NICE Era S 13/11 Ø35 mm, une calotte d’adaptation, un support clipsable, une roue + couronne pour tube, un tube acier galvanisé ZF45 de 2 mètres, un embout télescopique, un support d’arbre et 4 attaches de tablier. Il inclut également un récepteur radio (230V jusqu’à 500 W) et une télécommande ERA-MW1. Ce kit permet de motoriser un volet roulant jusqu’à 25 Kg en toute simplicité.

Caractéristiques principales du moteur NICE Era S 13/11

Le NICE Era S 13/11 (réf. ERS13000000) est un moteur compact et robuste conçu pour équiper volets roulants et stores. Son réglage mécanique par molettes permet un ajustement fiable et précis, sans électronique embarquée. Compatible avec la majorité des coffres traditionnels ou de rénovation, il peut être installé à gauche ou à droite selon vos besoins.

• Couple : 13 Nm
• Diamètre moteur : Ø35 mm
• Longueur totale : 402 mm
• Vitesse : 11 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : radio (récepteur inclus)
• Télécommande : ERA-MW1 (1 canal montée/stop/descente)
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble moteur : blanc, 3 conducteurs, 2,5 m

Réglage des fins de course mécaniques

Pour régler les fins de course du moteur NICE Era S 13/11 :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton ou via le récepteur radio.
• Appuyer sur la touche de descente pour entraîner le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet jusqu’à mi-hauteur.
• Ajuster la position haute en tournant la vis "+" avec un tournevis.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis vers le "-" avant de commencer.
