Kit complet radio NICE ERA M 15/17 SH 28 Kg avec 2m de tube ZF54

Kit complet radio NICE ERA M 15/17 SH 28 Kg avec tube ZF54 mm de 2 mètres

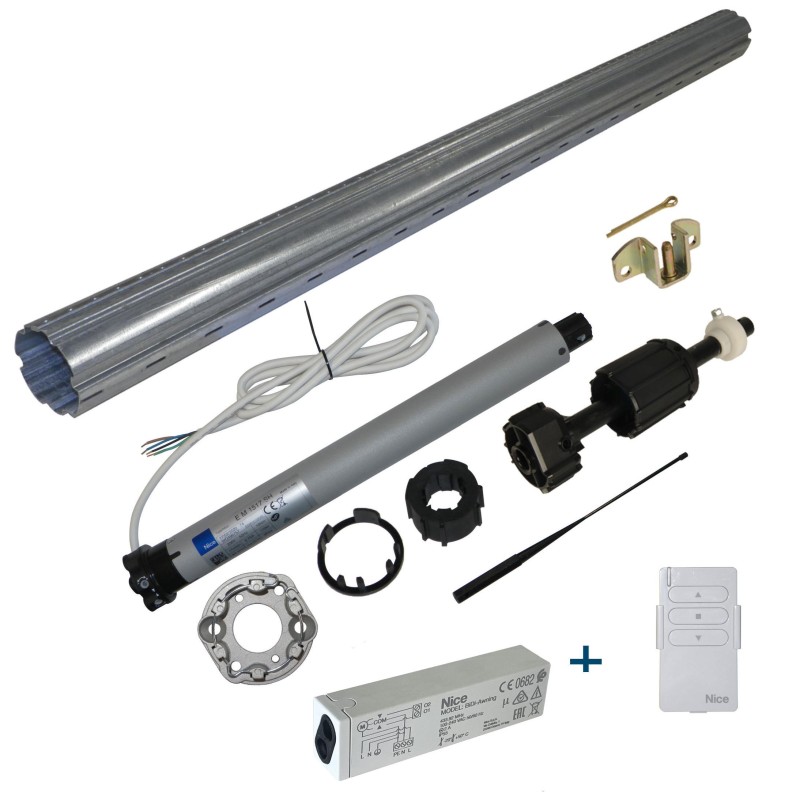

Le kit complet radio NICE (réf. ESM2M54MW28) comprend un moteur NICE Era M 15/17 SH Ø45 mm, un support moteur (réf. 53510099), une roue + couronne pour tube, un tube acier galvanisé ZF54 mm de 2 m, un embout télescopique, un support d’arbre et 4 attaches de tablier à clipser. Il inclut également une télécommande ERA-MW1 et un récepteur radio compatible avec tout moteur 230V jusqu’à 500 W. Ce kit est idéal pour motoriser un volet roulant jusqu’à 28 Kg.

Caractéristiques principales du moteur NICE Era M 15/17 SH

Le NICE Era M 15/17 SH (réf. ESM15103020) est un moteur robuste et silencieux, parfaitement adapté à la motorisation des volets roulants et stores. Grâce à sa tête étoile, il est compatible avec les supports Somfy étoilés, ce qui facilite les remplacements. Compact et fiable, il assure une motorisation performante et durable.

• Couple : 15 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 451 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire + radio via récepteur externe
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : blanc, débrochable, 4 conducteurs

Éléments radio fournis

• Télécommande : NICE ERA-MW1 (1 groupe montée/arrêt/descente)
• Récepteur radio : pour moteur 230V jusqu’à 500 W

Réglage des fins de course mécaniques

Le réglage est simple et rapide :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton ou une commande radio.
• Lancer une descente pour amener le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet à mi-hauteur.
• Ajuster la position haute avec la vis de réglage « + ».
• Si le volet ne réagit pas, utiliser l’autre vis correspondant à la descente.
• Pour un volet de faible hauteur, tourner les molettes vers le « - » avant le réglage.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un bouton sans fil ou télécommande radio avec récepteur
