Kit complet radio NICE ERA M 8/17 SH 15 Kg avec 2m de tube ZF54

Kit complet radio NICE ERA M 8/17 SH 15 Kg avec tube ZF54 mm de 2 mètres

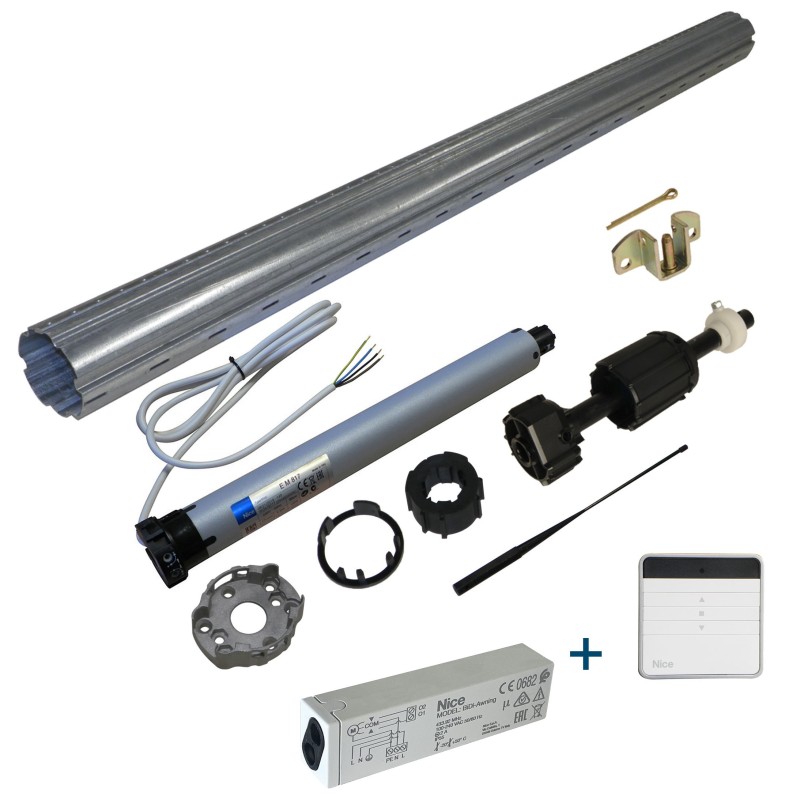

Le kit complet radio NICE (réf. ESM2M54W15) comprend un moteur NICE Era M 8/17 SH Ø45 mm, un support moteur (réf. 53510099), un jeu roue + couronne pour tube, un tube acier ZF54 mm de 2 m, un embout télescopique, un support d’arbre, 4 attaches de tablier à clipser ainsi qu’un récepteur radio et une télécommande 1 canal ERA-W1 montée/arrêt/descente. Ce kit est conçu pour équiper un volet roulant jusqu’à 15 Kg avec un pilotage filaire ou radio simplifié.

Caractéristiques principales du moteur NICE Era M 8/17 SH

Le NICE Era M 8/17 SH (réf. ESM08103020) est un moteur filaire compact et silencieux, compatible avec de nombreux supports moteur, notamment Somfy étoilés. Fiable et simple à installer, il est idéal pour motoriser volets roulants et stores, et peut être commandé via radio grâce au récepteur fourni.

• Couple : 8 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 426 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire + radio via récepteur
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : blanc, débrochable, 4 conducteurs

Éléments radio inclus

• Télécommande ERA-W1 : 1 canal, montée/arrêt/descente
• Récepteur radio : compatible moteur 230V jusqu’à 500 W

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 8/17 SH :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton (ou via le récepteur radio).
• Appuyer sur la touche de descente pour entraîner le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet jusqu’à mi-hauteur.
• Avec un tournevis, tourner d’un cran la vis "+" pour ajuster la position haute.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de commencer.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un bouton sans fil ou télécommande radio avec récepteur
