Kit complet radio NICE ERA M 8/17 SH 15 Kg avec 2m de tube ZF54

Kit complet radio NICE ERA M 8/17 SH 15 Kg avec tube ZF54 mm de 2 mètres

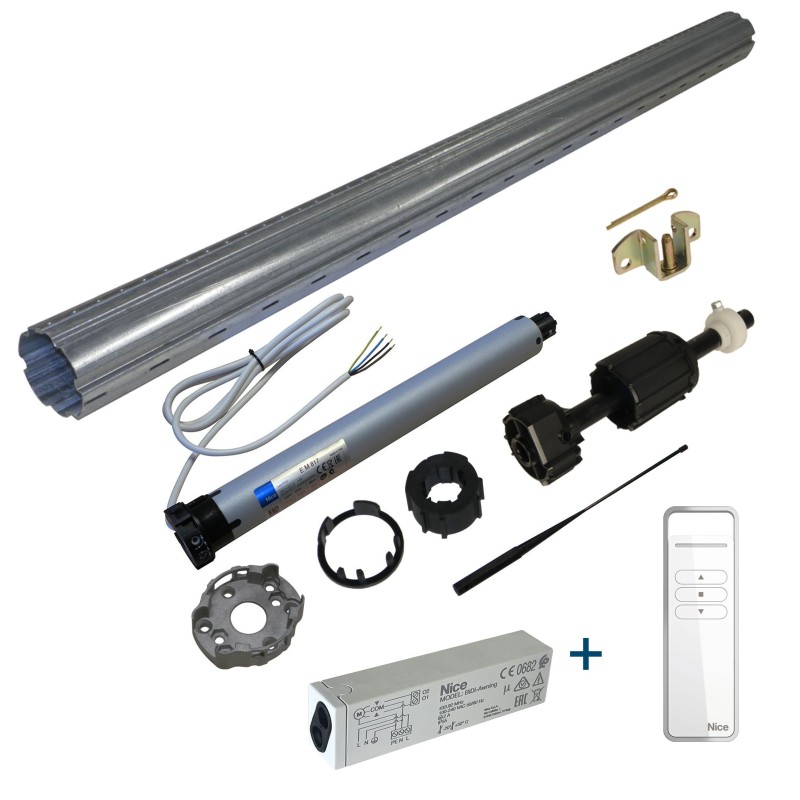

Le kit complet radio NICE (réf. ESM2M54P15) inclut un moteur NICE Era M 8/17 SH Ø45 mm, un support moteur (réf. 53510099), une roue + couronne pour tube, un tube acier galvanisé ZF54 mm de 2 m, un embout télescopique, un support d’arbre, 4 attaches de tablier à clipser, ainsi qu’un récepteur radio TT1N et une télécommande ERA-P1. Ce kit permet d’équiper un volet roulant jusqu’à 15 Kg avec une motorisation fiable et une commande radio pratique.

Caractéristiques principales du moteur NICE Era M 8/17 SH

Le NICE Era M 8/17 SH (réf. ESM08103020) est un moteur filaire robuste et silencieux, compatible avec les supports Somfy étoilés et conçu pour une motorisation performante des volets roulants et stores. Compact et fiable, il s’installe facilement et garantit une utilisation durable.

• Couple : 8 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 426 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire + radio via récepteur
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : blanc, débrochable, 4 conducteurs

Éléments radio inclus

• Télécommande ERA-P1 : 1 canal, montée/arrêt/descente
• Récepteur TT1N : compatible moteur 230V jusqu’à 500 W

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 8/17 SH :

• Installer le moteur dans l’axe d’enroulement sans attacher le volet.
• Câbler le moteur sur un bouton (ou via le récepteur radio).
• Lancer une descente pour amener le moteur en position basse.
• Fixer ensuite le volet sur l’axe d’enroulement.
• Monter le volet et arrêter à mi-hauteur.
• Tourner d’un cran la vis "+" pour régler la montée jusqu’à la position souhaitée.
• Si le volet ne réagit pas, utiliser l’autre vis correspondant à la descente.
• Pour les volets courts, tourner les molettes vers le "-" avant de commencer le réglage.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un bouton sans fil ou télécommande radio avec récepteur
