Kit complet NICE ERA M 50/12 93 Kg avec 3m de tube ZF64

Kit complet NICE ERA M 50/12 93 Kg avec 3 m de tube ZF64

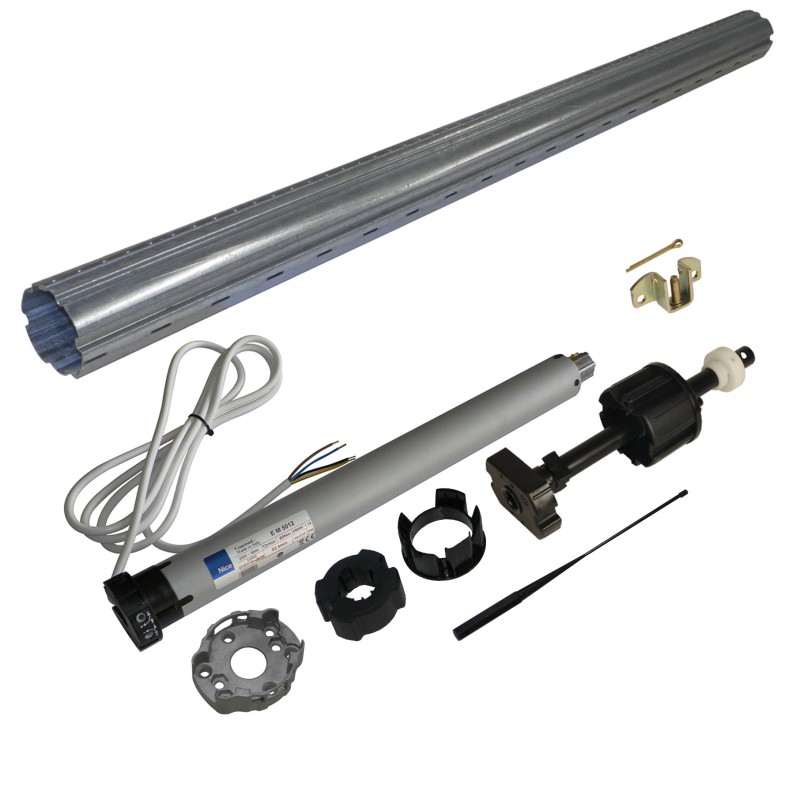

Le kit complet NICE pour axe de volet roulant (réf. ERM3M64VR93) comprend un moteur NICE Era M 50/12 Ø45 mm, un support moteur, une roue + couronne pour tube ZF64 mm, un tube acier galvanisé de 3 mètres, un embout télescopique, un support d'arbre ainsi que les attaches nécessaires (sangles nylon, agrafes et réglettes de tablier). Une solution robuste et complète pour motoriser vos volets roulants de grande dimension.

Caractéristiques principales du moteur NICE Era M 50/12

Le NICE Era M 50/12 est un moteur tubulaire filaire puissant, conçu pour les volets roulants et stores lourds jusqu’à 93 Kg. Fiable et durable, il s’adapte parfaitement aux installations nécessitant un couple élevé.

• Couple : 50 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 486 mm
• Vitesse : 12 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : 4 conducteurs, 2,5 m

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 50/12 :

• Installer le moteur dans l'axe d'enroulement sans attacher le volet.
• Câbler le moteur sur un bouton ou une commande radio.
• Appuyer sur la touche de descente, l'axe tourne et s'arrête de lui-même (position basse de référence).
• Attacher le volet sur l'axe d'enroulement.
• Appuyer sur la touche montée, le volet monte et s'arrête à mi-hauteur.
• Avec un tournevis, tourner d’un cran la vis "+" pour ajuster la position haute.
• Si le volet ne réagit pas, c’est la vis de descente qu’il faut régler.
• Pour un volet de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de commencer.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un inverseur filaire (bouton filaire)
