Kit complet radio NICE ERA M 15/17 SH 28 Kg avec 2m de tube ZF64

Kit complet radio NICE ERA M 15/17 SH 28 Kg avec 2 m de tube ZF64

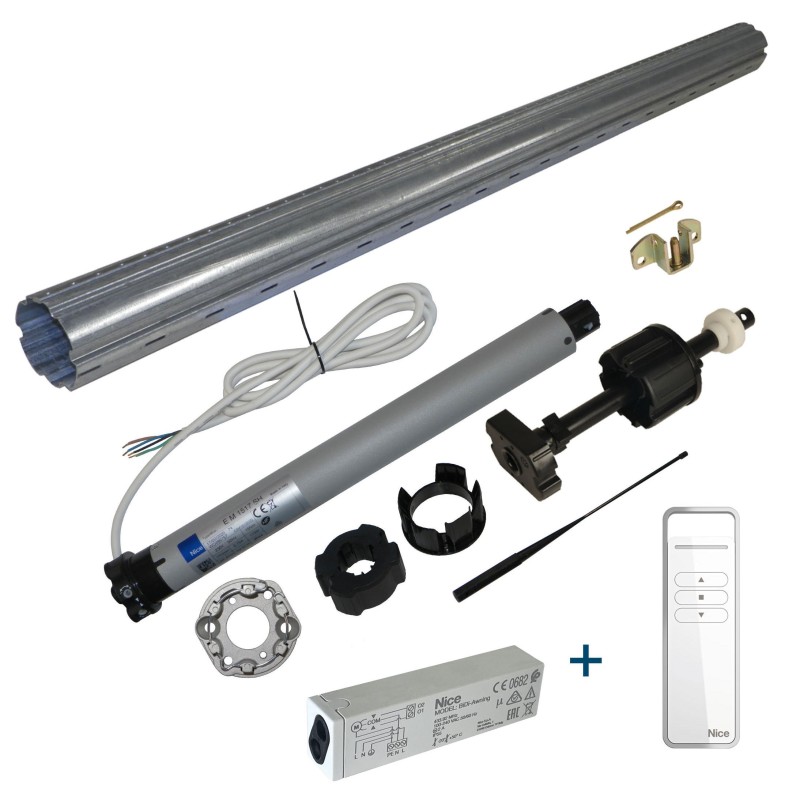

Le kit complet radio NICE pour axe de volet roulant (réf. ESM2M64P28) comprend un moteur NICE Era M 15/17 SH Ø45 mm, un support moteur, une roue + couronne pour tube ZF64 mm, un tube acier galvanisé de 2 mètres, un embout télescopique, un support d'arbre ainsi que les accessoires nécessaires (sangles nylon, agrafes et réglettes de tablier). Il est fourni avec un récepteur radio et une télécommande portable ERA-P1 montée/arrêt/descente, permettant une commande à distance simple et confortable.

Caractéristiques principales du moteur NICE Era M 15/17 SH

Le NICE Era M 15/17 SH est un moteur tubulaire filaire fiable et silencieux, adapté pour motoriser des volets roulants jusqu’à 28 Kg. Son réglage mécanique par molettes permet une mise en place rapide et précise. Avec le récepteur radio externe et la télécommande ERA-P1, il se pilote sans fil en toute simplicité.

• Couple : 15 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 451 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : radio avec récepteur externe
• Télécommande : ERA-P1 montée/arrêt/descente
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : blanc, débrochable, 4 conducteurs

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 15/17 SH :

• Installer le moteur dans l'axe d'enroulement sans attacher le volet.
• Câbler le moteur sur un bouton ou une commande radio.
• Appuyer sur la touche de descente, l'axe tourne et s'arrête de lui-même (position basse de référence).
• Attacher le volet sur l'axe d'enroulement.
• Appuyer sur la touche montée, le volet monte et s'arrête à mi-hauteur.
• Avec un tournevis, tourner d’un cran la vis "+" pour ajuster la position haute.
• Si le volet ne réagit pas, c’est la vis de descente qu’il faut régler.
• Pour un volet de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de commencer.
