Kit rénovation NICE ERA M 15/17 SH 28 Kg pour tube octo 60 mm

Kit rénovation NICE ERA M 15/17 SH 28 Kg pour tube octogonal Ø60 mm

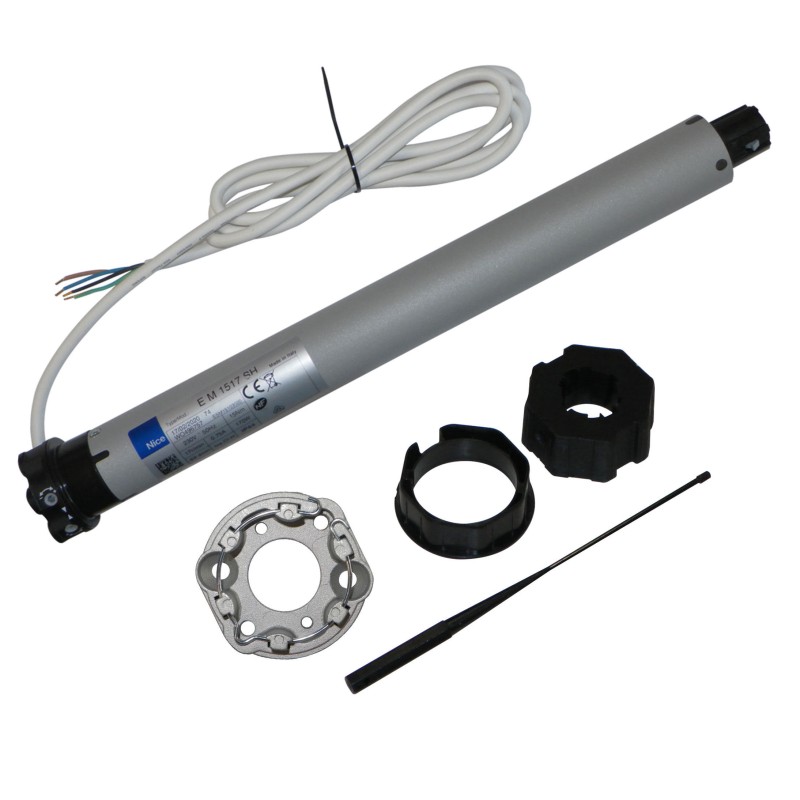

Le kit rénovation NICE ERA M pour tube octogonal Ø60 mm (réf. KITESM60VR28) comprend un moteur NICE Era M 15/17 SH Ø45 mm, un support compact en aluminium et une roue + couronne adaptées au tube. Idéal pour remplacer un ancien système manuel et automatiser vos volets roulants avec un moteur puissant, compact et silencieux.

Caractéristiques principales du moteur NICE Era M 15/17 SH

Le NICE Era M 15/17 SH est un moteur filaire robuste et performant, parfait pour motoriser des volets roulants jusqu'à 28 Kg. Grâce à sa tête étoile et son support compact, il s'intègre facilement, même dans les espaces restreints.

• Couple : 15 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 451 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : filaire
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : débrochable, 4 conducteurs

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 15/17 SH :

• Installer le moteur dans l'axe d'enroulement sans fixer le volet.
• Brancher le moteur sur un inverseur ou une commande adaptée.
• Descendre l'axe d'enroulement jusqu'à sa position basse.
• Fixer le volet sur l'axe.
• Monter le volet jusqu'à mi-hauteur.
• À l’aide d’un tournevis, tourner d’un cran la vis "+" située sur la tête moteur pour ajuster la position haute.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de démarrer.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un inverseur filaire (bouton filaire)
