Kit rénovation radio NICE ERA M 8/17 SH Kg pour tube ZF64

Kit rénovation radio NICE ERA M 8/17 SH 15 Kg pour tube ZF64

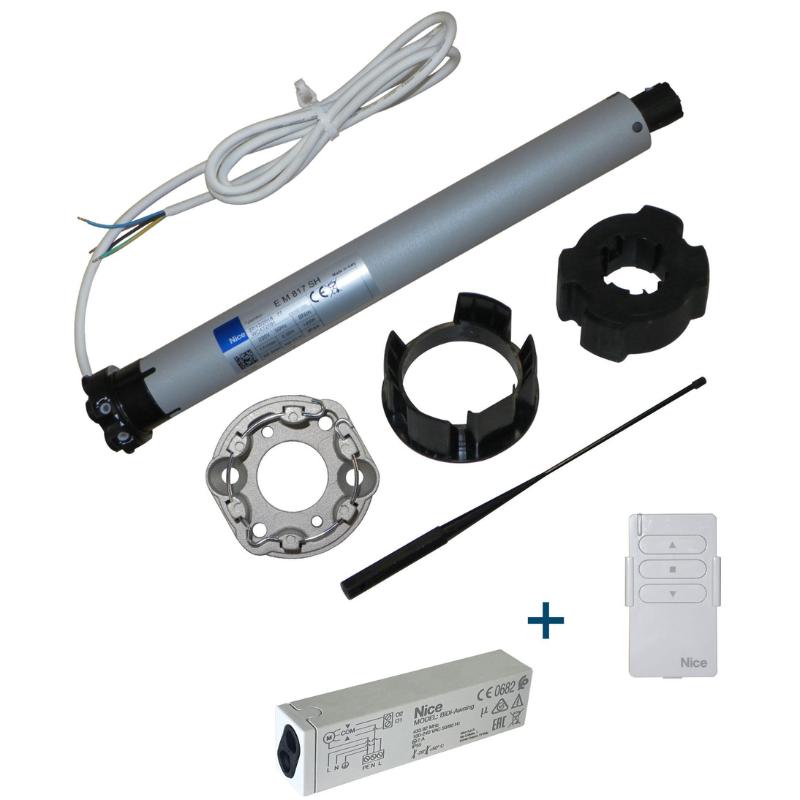

Le kit rénovation radio NICE pour tube ZF64 (réf. KITESM64MW15) inclut un moteur NICE Era M 8/17 SH Ø45 mm, un support compact en aluminium, une roue + couronne pour tube ZF64, un récepteur radio et une télécommande portable 1 groupe montée/arrêt/descente. Idéal pour moderniser vos volets roulants et bénéficier d’un pilotage sans fil simple et efficace.

Caractéristiques principales du moteur NICE Era M 8/17 SH

Le NICE Era M 8/17 SH est un moteur filaire robuste et silencieux, doté d’une tête étoile compatible avec les supports Somfy. Sa conception compacte et sa compatibilité avec les gammes Somfy permettent de remplacer facilement un ancien moteur sans modifier les supports existants.

• Couple : 8 Nm
• Diamètre moteur : Ø45 mm
• Longueur totale : 426 mm
• Vitesse : 17 tr/min
• Réglage des fins de course : mécanique par molettes
• Technologie : radio avec récepteur externe
• Tête : étoile compatible Somfy
• Manœuvre de secours : non
• Alimentation : 230V / 50Hz
• Câble : blanc débrochable, 4 conducteurs

Réglage des fins de course mécaniques

Pour régler les fins de course de votre moteur NICE Era M 8/17 SH :

• Installer le moteur dans l'axe d'enroulement sans fixer le volet.
• Brancher le moteur sur une commande radio ou un inverseur.
• Descendre l'axe d'enroulement jusqu'à sa position basse.
• Fixer le volet sur l'axe.
• Monter le volet jusqu'à mi-hauteur.
• À l’aide d’un tournevis, tourner d’un cran la vis "+" située sur la tête moteur pour ajuster la position haute.
• Si le volet ne réagit pas, tourner l’autre vis correspondant à la descente.
• Pour les volets de faible hauteur, tourner d’un ou deux tours les vis de réglage vers le "-" avant de démarrer.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un inverseur filaire (bouton filaire)
