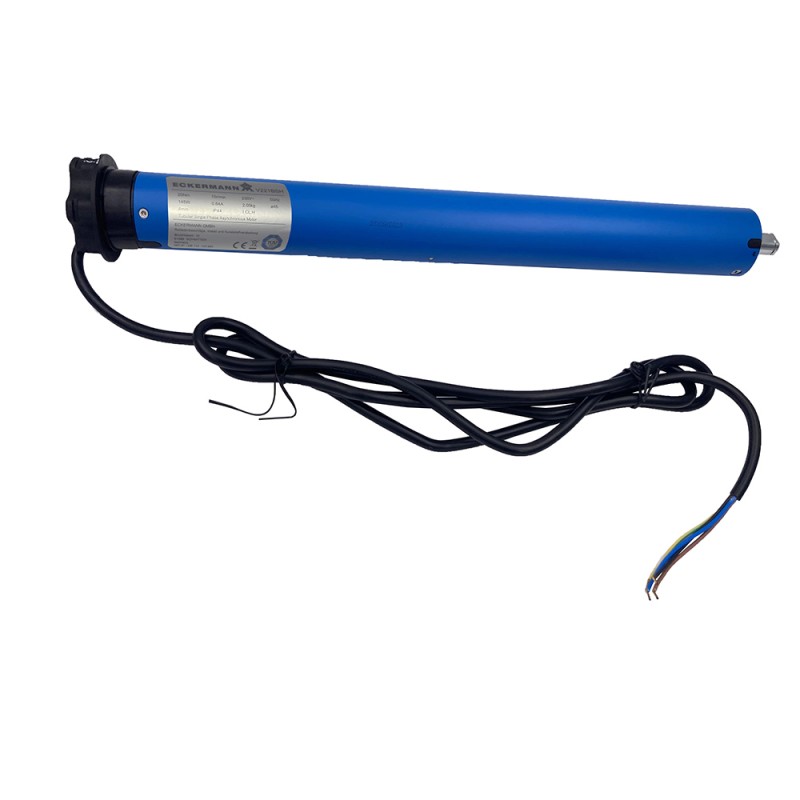

    Moteur volet roulant Eckermann filaire 20 Nm Ø45

    V221BSH
    Connexion: Filaire
    Rupture de stock

    Moteur tubulaire avec molettes de fins de course et réglage mécanique par clé de réglage.

    De la marque Eckermann, fabrication allemande robuste et fiable.

    48,75 €
    Quantité :
    Colissimo | Chronopost | TNT

    Toute commande passé avant 12h est expédié le jour même

    Aucun produit disponible
    • Paiement sécurisé par carte bancaire, PayPal et virement icone
      Paiement sécurisé par carte bancaire, PayPal et virement
    • Livraison 24h offerte dès 350€ TTC en France métropolitaine et en Corse icone
      Livraison 24h offerte dès 350€ TTC en France métropolitaine et en Corse (sauf produits sur mesure et produits de plus de 2m de long)
    • 14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales) icone
      14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales)

    Moteur mécanique filaire

    Gamme Ø 45 mm

    Si le volet est équipé verrous de sécurité / attache tablier et de butée de lame finale : réglage automatique des fins de courses

    Fins de course mécaniques avec molettes (goupille de fixation de roues et tournevis de réglage livrés avec le moteur)

    • Montage parallèle sur le même inverseur possible
    • Câble d'alimentation de 2 mètres intégré
    • Coupure thermique : 4 minutes
    • Température de fonctionnement : de -10°C à +50°C
    • Protection : IP44

    Certifié CE, TUV et NF

    Schéma moteur filaire V221BSH eckermann dimensions

    Comment régler les fins de course mécaniques ?

    - Installer  le moteur dans l'axe d'enroulement sans attacher le volet
    - Câbler le moteur sur un bouton (ou une commande radio)
    - Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même (cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
    - Attacher maintenant le volet sur l'axe d'enroulement
    - Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur*
    - Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"

     Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
     Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente

    * Le réglage usine du moteur avec fin de course mécanique correspond à une ouverture entre  1 à 1,50 mètres

    Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.

    ECKERMANN
    V221BSH

    Fiche technique

    Fin de course

    Molettes

    Type moteur

    Ø45 mm

    Connexion

    Filaire

    Puissance

    20 Nm

    Vitesse

    15 Tr/min

    Poids

    2,1 Kg

    Puissance en W

    145

    Capacité fin de course

    45 tours

    Dimensions en mm (L1/L2)

    476/444
