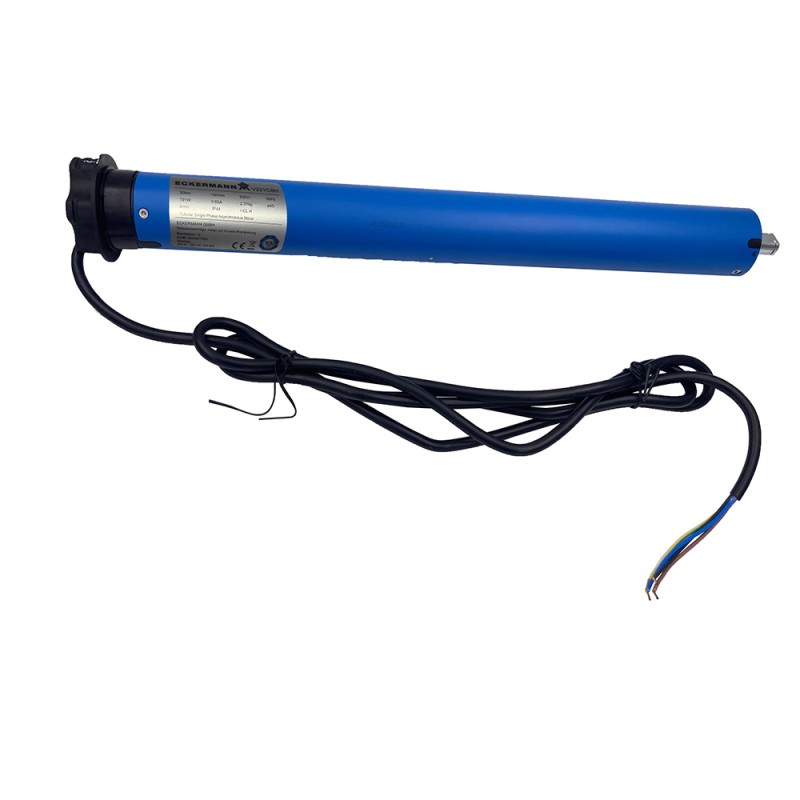

Moteur volet roulant Eckermann filaire 30 Nm Ø45

Moteur mécanique filaire

Gamme Ø 45 mm

Si le volet est équipé verrous de sécurité / attache tablier et de butée de lame finale : réglage automatique des fins de courses

Fins de course mécaniques avec molettes (goupille de fixation de roues et tournevis de réglage livrés avec le moteur)

• Montage parallèle sur le même inverseur possible
• Câble d'alimentation de 2 mètres intégré
• Coupure thermique : 4 minutes
• Température de fonctionnement : de -10°C à +50°C
• Protection : IP44

Certifié CE, TUV et NF

Comment régler les fins de course mécaniques ?

- Installer  le moteur dans l'axe d'enroulement sans attacher le volet
- Câbler le moteur sur un bouton (ou une commande radio)
- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même (cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
- Attacher maintenant le volet sur l'axe d'enroulement
- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur*
- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"

 Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
 Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente

* Le réglage usine du moteur avec fin de course mécanique correspond à une ouverture entre  1 à 1,50 mètres

Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.
