Kit rénovation 56 Kg pour tube octogonal 60 mm

Kit rénovation 56 Kg pour tube octogonal 60 mm

LEC3060

62,00 €

(51,67 € HT)

 En stock

En savoir plus

Motorisation pour volet roulant ou store jusqu'à 56Kg pour tube octogonal 60mm

Moteur tubulaire 30 Nm





Garantie 7 ans

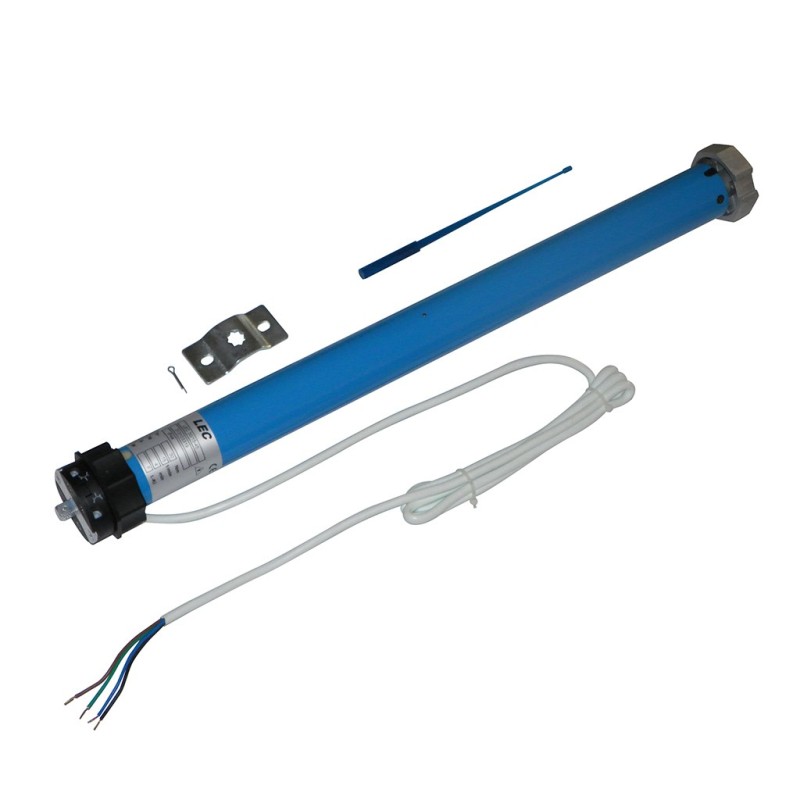

Kit comprenant:

1 moteur 30Nm avec fins de course mécaniques - Soulève jusqu'à 56 Kg

1 roue zamack + couronne plastique pour tube octo 60 mm

1 support tête moteur avec carré de 10 mm

1 tournevis de réglage de fins de courses en plastique

Moteur tubulaire Ø 45 mm d'un couple de 30 Nm avec fin de course mécanique et double isolement.
Permet de soulever jusqu'à 56 kg
Fins de course mécaniques
Vitesse : 15 trs/min
Dimensions : longueur totale 580 mm
(Corps moteur longueur de 554 mm, tête moteur de 15 mm et pivot carré de 11 mm)
Câble de 3 mètres avec 4 conducteurs
Indice de protection IP44
Alimentation : 230V/50Hz - 0.82 A - 190 W

Comment régler les fins de course mécaniques ?

- Installer  le moteur dans l'axe d'enroulement sans attacher le volet
- Câbler le moteur sur un bouton (ou une commande radio)
- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même
(cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
- Attacher maintenant le volet sur l'axe d'enroulement
- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur
- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"
Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente
Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.





Schémas de câblage d'un moteur pour volet roulant et store



 Installation d'un inverseur filaire (bouton filaire)

Schéma câblage moteur LEC3060



 Définir quel moteur utiliser en fonction du poids d'un volet

Documentations
