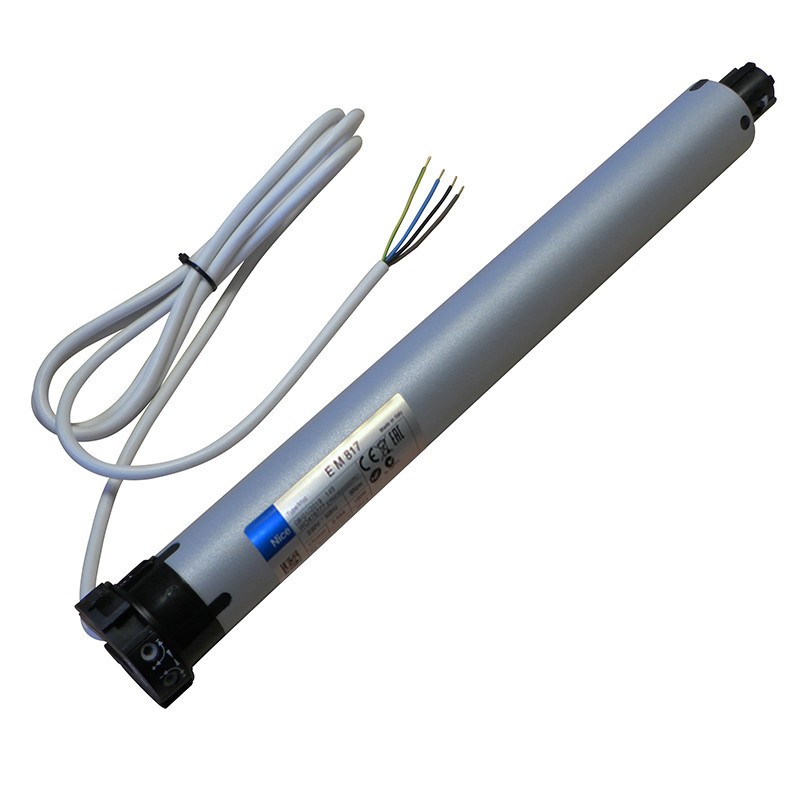

Moteur tubulaire ERA M 817 Ø 45 mm 8 Nm

Moteur tubulaire Ø 45 mm pour volets roulants et stores avec fin de course mécanique de la gamme ERA

Permet de soulever jusqu'à 15 kg

Fin de course mécanique

Vitesse : 17 trs/min

Silencieux

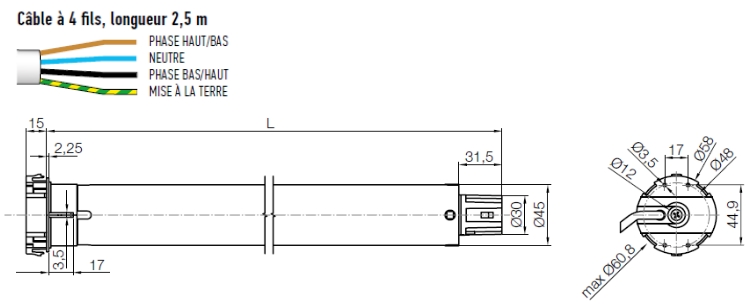

Dimensions : longueur totale 441mm

(Corps moteur longueur de 426mm (L) et  tête moteur de 15mm)

Câble de 3 mètres avec 4 conducteurs

Indice de protection IP44

Alimentation : 230V/50Hz - 0.75 A - 170 W

Réglage simple des positions limites de montée et de descente grâce au fin de course mécanique.

Connecteur rapide breveté, avec câble de 3 m de longueur

EM1517

Comment régler les fins de course mécaniques ?

- Installer  le moteur dans l'axe d'enroulement sans attacher le volet

- Câbler le moteur sur un bouton (ou une commande radio)

- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même (cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)

- Attacher maintenant le volet sur l'axe d'enroulement

- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur*

- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"

 Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée

 Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente

* Le réglage usine du moteur avec fin de course mécanique correspond à une ouverture entre  1 à 1,50 métres

Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un inverseur filaire (bouton filaire)
