      Couple conique Ø185 mm - hexagonal 10 mm

      DEPET15140

      Couple conique avec fin de course et frein intégré

      Réduction 1/5

      Lyre avec entrée hexagonale 10 mm (6P10)

      Couronne Ø 185 mm sortie carrée 16 mm

      30,83 €
      Quantité :
      Colissimo | Chronopost | TNT

      Toute commande passé avant 12h est expédié le jour même

      Seulement 10 articles restants

      Ce kit contient

      • Paiement sécurisé par carte bancaire, PayPal et virement icone
        Paiement sécurisé par carte bancaire, PayPal et virement
      • Livraison 24h offerte dès 350€ TTC en France métropolitaine et en Corse icone
        Livraison 24h offerte dès 350€ TTC en France métropolitaine et en Corse (sauf produits sur mesure et produits de plus de 2m de long)
      • 14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales) icone
        14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales)

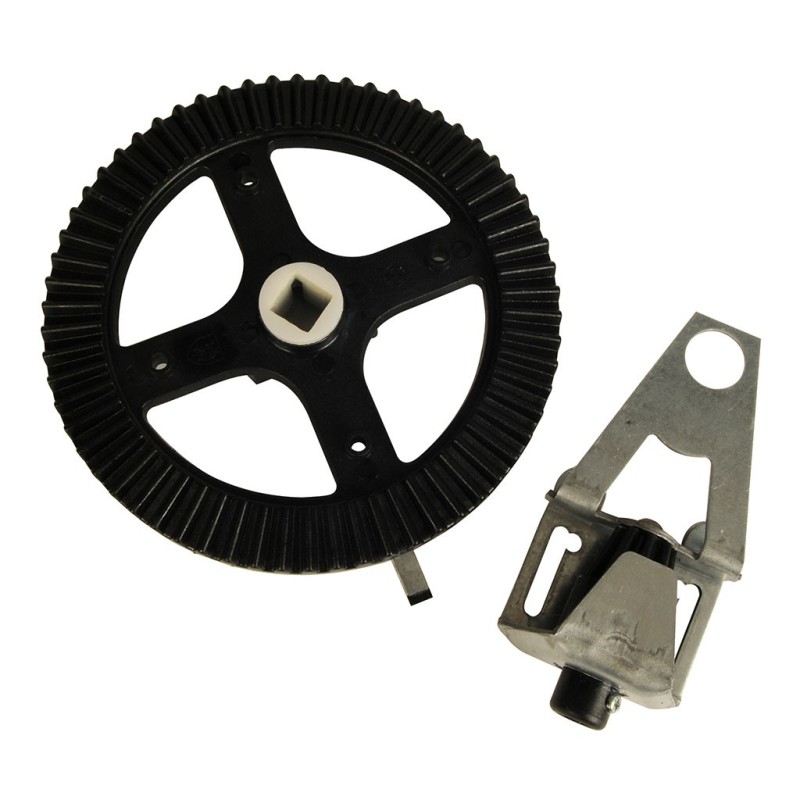

      Couple conique pour volet roulant avec fin de course et frein intégré

      Lyre métallique avec pignon conique

      Réduction 1/5

      Diamètre de la couronne : Ø 185 mm

      Entrée pour manivelle : hexagonal 10 mm

      Sortie pour axe d'enroulement : carré 16 mm


      Capacité de soulèvement

      Soulève jusqu'à 18 Kg sans compensation

      Soulève jusqu'à 55 Kg avec compensation





      Comment régler un couple conique avec fin de course ?

      - Détacher le tablier du volet de l'axe d'enroulement

      - Installer le nouveau couple conique et remonter la sortie de caisson et la manivelle

      - Manoeuvrer la manivelle dans le sens d'une descente pour entrainer le couple conique sur sa fin de course basse (butée basse)

      - Vous pouvez attacher le tablier sur l'axe d'enroulement et le remonter sans risque





      A quoi servent les fins de course ?

      Les fins de course servent à bloquer le mécanisme du couple conique quand la position du tablier est complètement descendue.Cela évite de continuer à tourner la manivelle (les risques seraient que le tablier remonterai en s'enroulant dans le sens opposé à la courbure des lames, les attaches de tablier finiraient par casser à force de se plier, les verrous casseraient immédiatement)





      Comment lire "Réduction 1/5" ?



      Cela correspond à 1 tour d'axe autour du quel s'enroule le volet pour 5 tours de manivelle



      DEPRAT SA
      DEPET15140
      10 Produits

      Fiche technique

      Type de mécanisme

      Couple conique

      Sortie côté axe d'enroulement

      Carré 16 mm femelle + 4 crans

      Entrée côté manivelle

      Hexagonal 10 mm femelle
