    Kit moteur complet 2m de tube octo 40 mm et horloge programmable filaire

    LEC2M1040TIMER
    Rupture de stock

    Motorisation jusqu'à 18Kg avec tube octo 40mm avec programmateur horaire

    Vitesse : 17 trs/min

    155,00 €TTC
    Économisez 16,13%
    130,00 €TTC
    Quantité :
    Aucun produit disponible

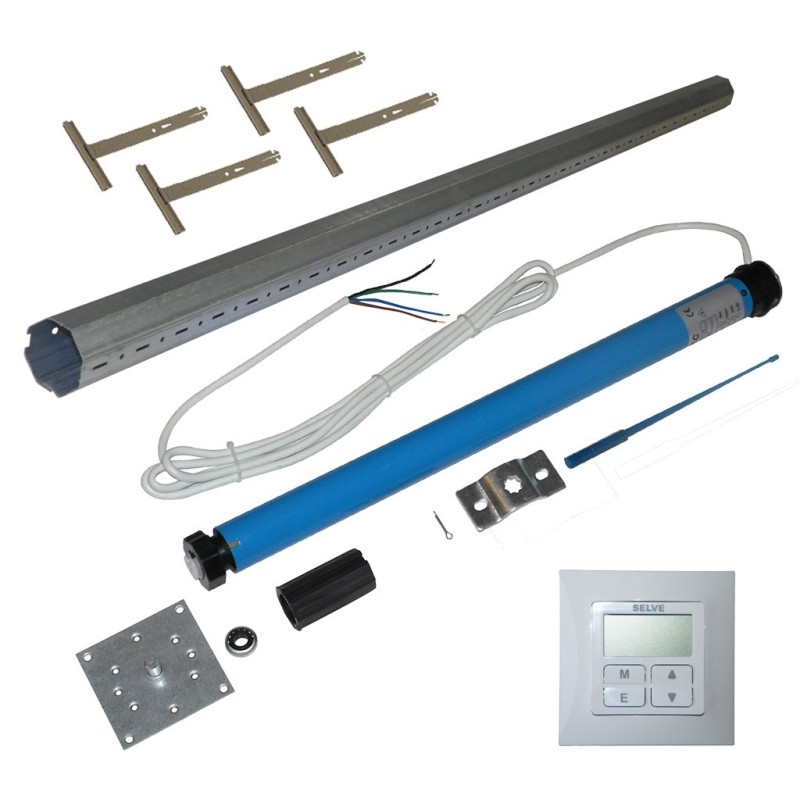

    Ce kit contient

    • Paiement sécurisé par carte bancaire, PayPal et virement icone
      Paiement sécurisé par carte bancaire, PayPal et virement
    • Livraison 24h offerte dès 150€ TTC en France métropolitaine hors Corse icone
      Livraison 24h offerte dès 150€ TTC en France métropolitaine hors Corse (sauf produits sur mesure et produits de plus de 2m de long)
    • 14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales) icone
      14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales)

    1 Moteur LEC1040 avec fins de course mécaniques, soulève jusqu'à 18 kg

    1 support tête moteur pour moteur

    1 roue + couronne plastique pour tube octogonal 40 mm

    1 tube acier galvanisé octogonal 40 mm de 2 mètres

    1 roulement à billes réf. 6C3.8112

    1 platine acier 100x100 mm avec pivot réf. 6A3.9436

    4 attaches de tablier à clipser réf. 6A3.3637

    1 embout octogonal 40 mm pour roulement 28 mm réf. 6D6.6219

    1 horloge programmable filaire à encastrer SELVE réf. 296500

    (Visserie non fournie)

    Comment régler les fins de course mécaniques ?

    - Installer  le moteur dans l'axe d'enroulement sans attacher le volet

    - Câbler le moteur sur un bouton (ou une commande radio)

    - Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même
    (cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)
    - Attacher maintenant le volet sur l'axe d'enroulement
    - Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur
    - Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"
    Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée
    Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente
    Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.

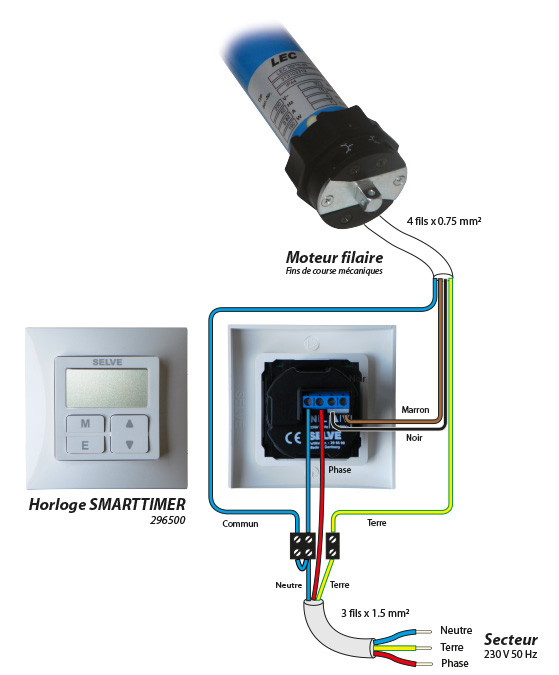

    Schémas de câblage d'un moteur pour volet roulant et store



     Installation d'un inverseur filaire (bouton filaire)

    SMART TIMER - Horloge hebdomadaire pour volet roulant



    Définir quel moteur utiliser en fonction du poids d'un volet

    LEC
    LEC2M1040TIMER

    Fiche technique

    Fin de course

    Mécanique

    Type de kit

    Axe complet motorisé

    Marque motorisation

    Lec

    Longueur de l'axe

    2 mètres

    Forme du tube à motoriser

    Octogonal 40 mm

    Connectivité

    Commande filaire

    Puissance / Poids soulevé

    10 Nm - 18 Kg

    Télécharger nos documents

    SMARTTIMER - Notice fabriquantcloud_downloadsTélécharger (471.47KB)
    Moteur LEC - Aide à la posecloud_downloadsTélécharger (196.19KB)
    SMARTTIMER - Notice simplifiéecloud_downloadsTélécharger (358.75KB)
