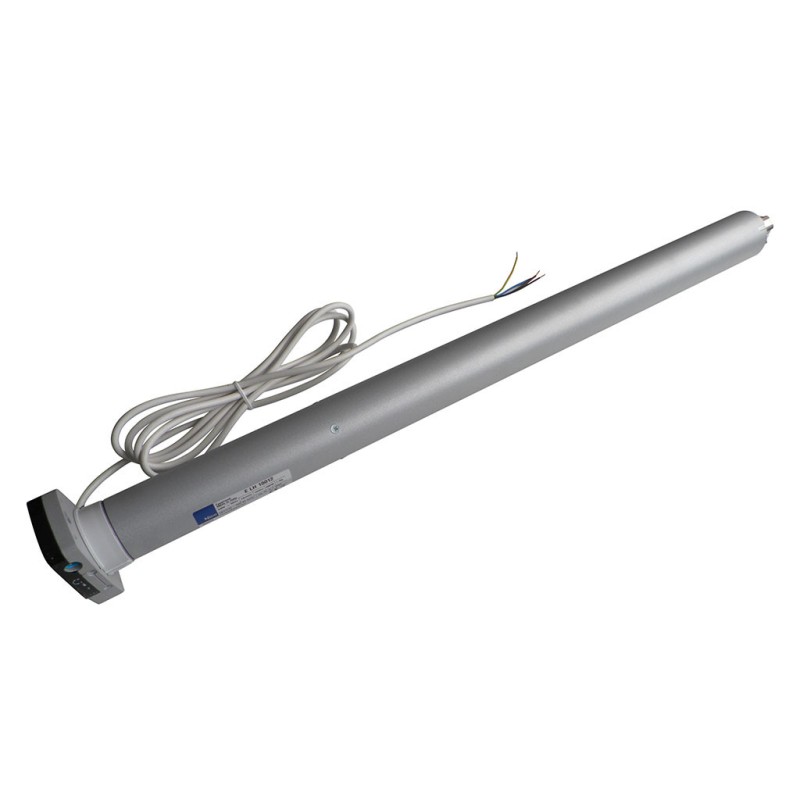

E LH 10012 Moteur tubulaire Nice 100 Nm avec secours

Moteur tubulaire avec fin de course mécanique, manoeuvre de secours manuelle

Idéal pour stores, volets roulants et rideaux métalliques.

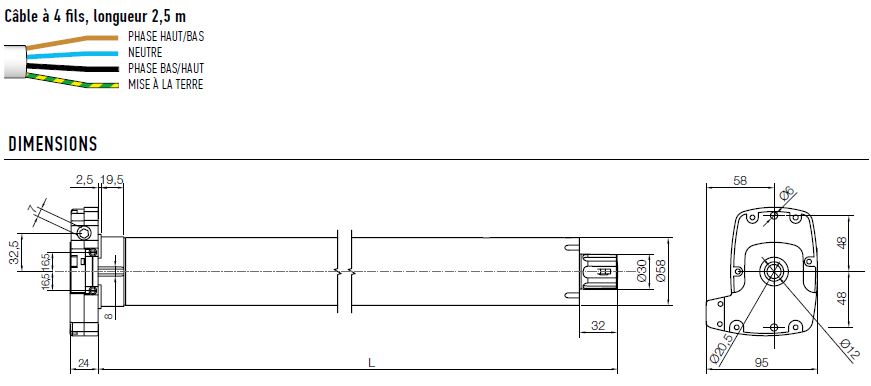

Taille L 58 mm.

Puissant et polyvalent.
Adapté à toutes les exigences, utilisable également pour les applications de grandes dimensions avec des versions jusqu'à 100 Nm. Tête en zamack.

Simple et pratique.
Réglage intuitif des positions de montée et de descente grâce à la fin de course mécanique.

Facilité d’installation
avec le nouveau support compact et le système innovant de fixation de la roue d’entraînement à embrayable.

Raccordement aux capteurs climatiques, par fil et/ou radio, avec l'aide de centrales externes.

Comment régler les fins de course mécaniques ?

- Installer  le moteur dans l'axe d'enroulement sans attacher le volet

- Câbler le moteur sur un bouton (ou une commande radio)

- Appuyer sur la  touche de descente, l'axe d'enroulement  tourne et s'arrête de lui même

  (cette étape sert à entrainer le moteur sur sa position basse de sorte à correspondre à la position du volet)

- Attacher maintenant le volet sur l'axe d'enroulement

- Appuyer sur la touche de la montée, le volet monte et s'arrête à mi hauteur*

- Avec le tournevis de réglage, tourner d'un cran une des 2 vis de réglages situées sur la tête du moteur dans le sens du "+"

  Si le volet monte, continuer à tourner la vis jusqu'à ce que le volet monte sur la position d'ouverture souhaitée

  Si le volet ne réagit pas, cela veut dire que vous êtes en train de tourner la vis de réglage correspondant à la descente

* Le réglage usine du moteur avec fin de course mécanique correspond à une ouverture entre  1 à 1,50 métres

Si vous installez un moteur sur un volet de hauteur inférieure, il vous faut tourner d'un ou deux tours  les vis de fin de course vers le "-" avant de démarrer votre réglage.

Schémas de câblage d'un moteur pour volet roulant et store

Installation d'un inverseur filaire (bouton filaire)
