      Couple conique E:6P7 S:CRABOT 27

      ZFC820

      Couple conique Ø160 mm avec entrée hexagonale 7 mm

      29,83 €
      Quantité :
      En stock 82 disponibles
      • Paiement sécurisé par carte bancaire, PayPal et virement icone
        Paiement sécurisé par carte bancaire, PayPal et virement
      • Livraison 24h offerte dès 150€ TTC en France métropolitaine hors Corse icone
        Livraison 24h offerte dès 150€ TTC en France métropolitaine hors Corse (sauf produits sur mesure et produits de plus de 2m de long)
      • 14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales) icone
        14 jours pour changer d'avis (sauf produits sur mesure et commandes spéciales)

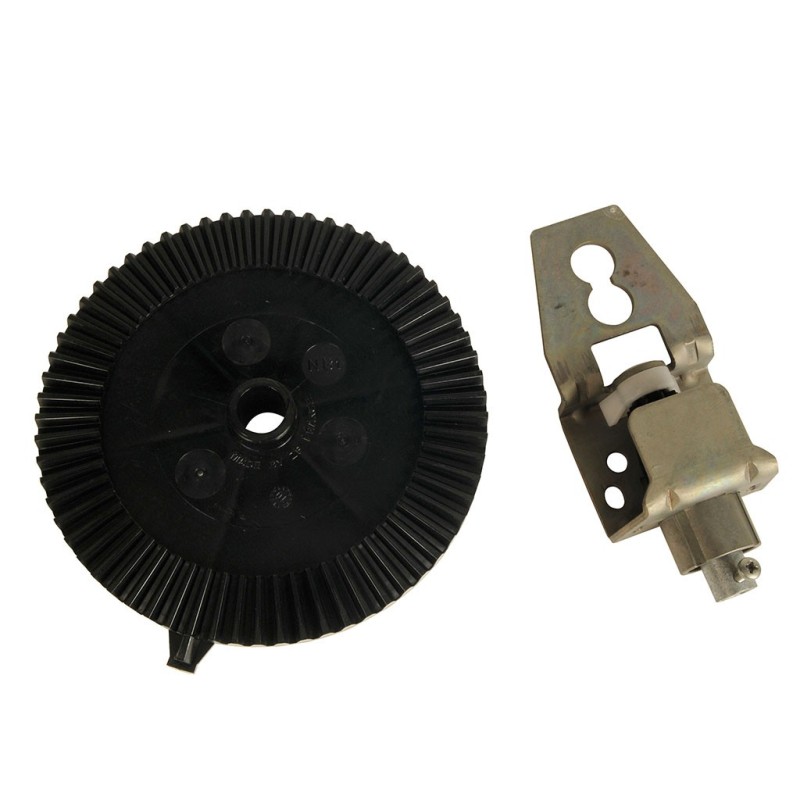

      Couple conique pour volet roulant avec fin de course et frein intégré

      Lyre métallique avec pignon conique

      Réduction 1/7

      Diamètre de la couronne : Ø 160 mm

      Entrée pour manivelle : hexagonal 7 mm

      Sortie pour axe d'enroulement : CRABOT ZF et trou rond Ø 16 mm





      Comment régler un couple conique avec fin de course ?

      - Détacher le tablier du volet de l'axe d'enroulement

      - Installer le nouveau couple conique et remonter la sortie de caisson et la manivelle

      - Manoeuvrer la manivelle dans le sens d'une descente pour entrainer le couple conique sur sa fin de course basse (butée basse)

      - Vous pouvez attacher le tablier sur l'axe d'enroulement et le remonter sans risque





      A quoi servent les fins de course ?

      Les fins de course servent à bloquer le mécanisme du couple conique quand la position du tablier est complètement descendue.Cela évite de continuer à tourner la manivelle (les risques seraient que le tablier remonterai en s'enroulant dans le sens opposé à la courbure des lames, les attaches de tablier finiraient par casser à force de se plier, les verrous casseraient immédiatement)





      Comment lire "Réduction 1/7" ?

      Cela correspond à 1 tour d'axe autour du quel s'enroule le volet pour 7 tours de manivelle

      ZURFLUH-FELLER
      ZFC820
      82 Produits

      Fiche technique

      Type de mécanisme

      Couple conique

      Sortie côté axe d'enroulement

      Crabot 27 mm mâle + rond Ø16 femelle

      Entrée côté manivelle

      Hexagonal 7 mm femelle

      Voir l'attestation de confiance
      • Pour plus d'informations sur les caractéristiques du contrôle des avis et la possibilité de contacter l'auteur de l'avis, merci de consulter notre Charte de transparence.
      • Aucune contrepartie n'a été fournie en échange des avis
      • Les avis sont publiés et conservés pendant une durée de cinq ans
      • Les avis ne sont pas modifiables : si un client souhaite modifier son avis, il doit contacter Avis Verifiés afin de supprimer l'avis existant, et en publier un nouveau
      • Les motifs de suppression des avis sont disponibles ici.

      5 /5

      Calculé à partir de 2 avis client(s)

      • 1
        0
      • 2
        0
      • 3
        2
      • 4
        0
      • 5
        1
      Trier l'affichage des avis :

      Emmanuel C. publié le 26/03/2024 suite à une commande du 15/03/2024

      3/5

      La fixation de la couronne avec l'axe est un peu légère. C'est mon deuxième sur un volet bois. Un renfort métallique ne serait pas superflu.

      Cet avis vous a-t-il été utile ? Oui 0 Non 0

      CORINNE G. publié le 19/11/2023 suite à une commande du 10/11/2023

      3/5

      Un peu compliqué pour la pose manque un mode d emploi

      Cet avis vous a-t-il été utile ? Oui 0 Non 0

      Client anonyme publié le 12/06/2019 suite à une commande du 03/06/2019

      5/5

      Pièce parfaite pour l’echange

      Cet avis vous a-t-il été utile ? Oui 0 Non 0

      ×
