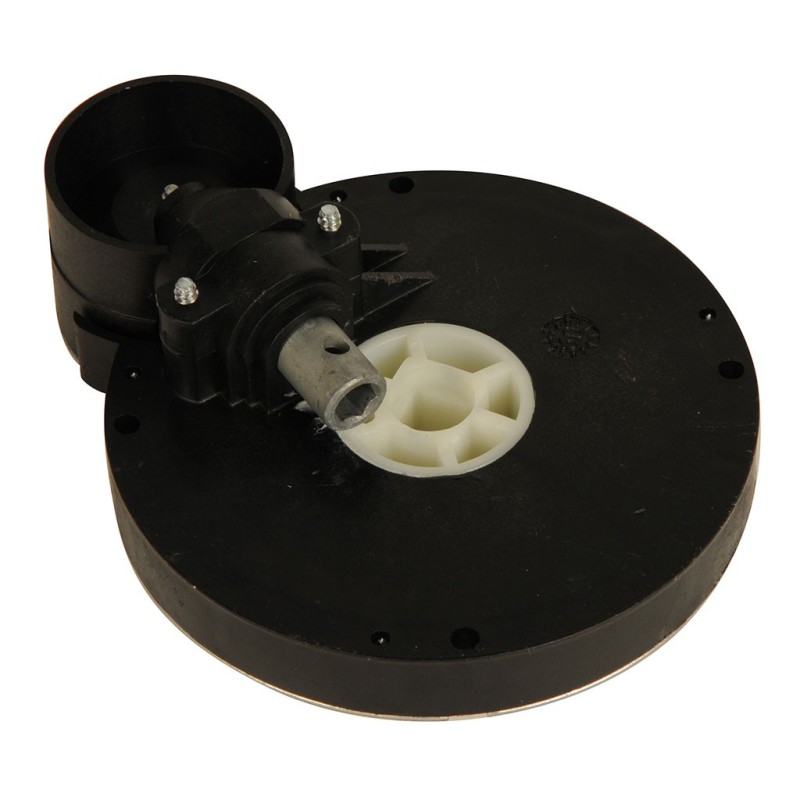

Treuil pour volet roulant avec fin de course côté droite

Carter PVC - graissé à vie

Réduction 1/5

Entrée pour manivelle : hexagonal 7 mm

Sortie pour axe d'enroulement : carré 10 mm

Comment régler un treuil avec fin de course ?

- Détacher le tablier du volet de l'axe d'enroulement

- Installer le nouveau treuil et remonter la sortie de caisson et la manivelle

- Manoeuvrer la manivelle dans le sens d'une descente pour entrainer le treuil sur sa fin de course basse (butée basse)

- Vous pouvez attacher le tablier sur l'axe d'enroulement et le remonter sans risque

A quoi servent les fins de course ?

Les fins de course servent à bloquer le mécanisme du treuil quand la position du tablier est complètement descendue.

Cela évite de continuer à tourner la manivelle (les risques seraient que le tablier remonterai en s'enroulant dans le sens opposé à la courbure des lames, les attaches de tablier finiraient par casser à force de se plier, les verrous casseraient immédiatement)

Comment lire "Réduction 1/5" ?

Cela correspond à 1 tour d'axe autour du quel s'enroule le volet  pour 6.5 tours de manivelle
